熱電変換材料の特性評価ポイント
～熱電3物性（電気抵抗率・ゼーベック係数・熱拡散率）評価の考え方～

熱電変換材料開発で問われる「評価データの整合性」

カーボンニュートラルの実現に向けて、工場排熱や自動車排熱など未利用熱の活用が注目されるなか、熱電変換材料の研究開発が活発化しています。

しかし、熱電材料の開発現場では、単に高い性能値が出ればよいというわけではありません。候補材料の比較、焼結条件の最適化、配向制御の評価、論文値との照合――いずれの場面でも「どの物性を、どの試料で、どの方向・条件で測定したか」が問われます。

本記事では、熱電変換材料の評価で中心となる電気抵抗率・ゼーベック係数・熱拡散率を「熱電3物性」と位置づけ、評価上の注意点を解説します。なお、熱伝導率は熱拡散率・比熱容量・密度から算出する指標として扱います。

実際の評価現場では、電気抵抗率とゼーベック係数は同じ試料で測定できても、熱拡散率だけは別試料・別装置になるケースが少なくありません。こうした条件のばらつきは、差が材料に由来するのか測定条件に由来するのかを見極めにくくする要因になります。

熱電3物性と熱伝導率の関係

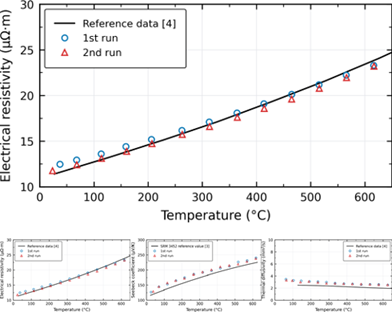

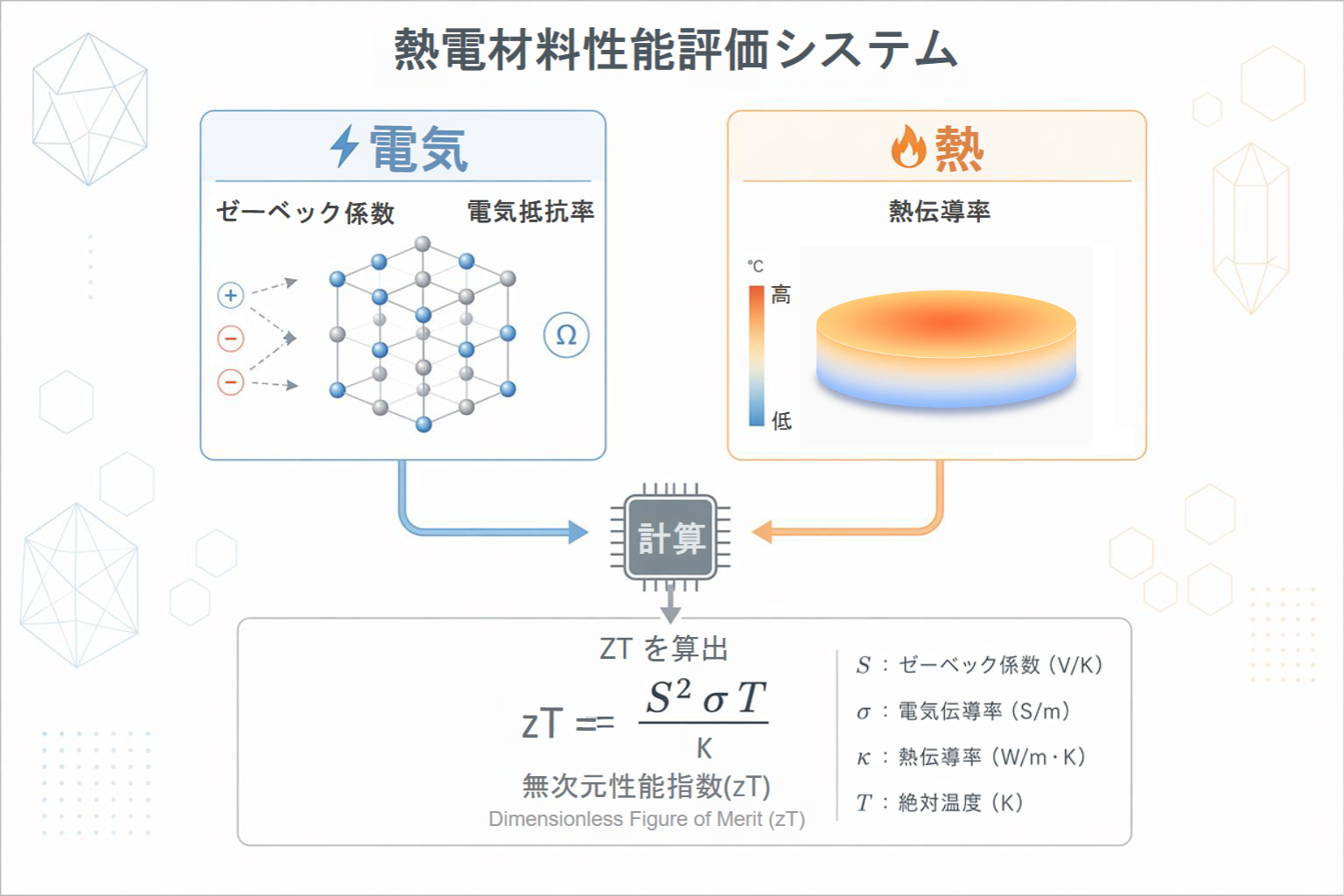

熱電変換材料の評価では、電気抵抗率・ゼーベック係数・熱拡散率の3つが基本データとなります。材料性能の指標としては熱伝導率も欠かせず、無次元性能指数ZTの算出にも用いられます。

ZT = S²T / ρκ

ここで、Sはゼーベック係数、ρは電気抵抗率、κは熱伝導率、Tは絶対温度です。

ただし、熱伝導率は多くの場合、単独で直接取得する値ではなく、熱拡散率、比熱容量、密度を用いて算出します。

熱伝導率 = 熱拡散率 × 比熱容量 × 密度

したがって、熱伝導率をデータとして示す際には、熱拡散率だけでなく、比熱容量や密度をどの温度・条件で取得したかも明記しておく必要があります。

従来の物性評価で生じやすい3つの課題

熱電変換材料の評価では、複数の物性を組み合わせて材料性能を判断します。そのため、各物性をどのような条件で取得したかが、評価精度や比較可能性に大きく関わります。

1.別試料・別条件で取得したデータの比較

複数の装置を使い分ける場合、測定項目ごとに試料形状、測定環境、温度履歴、試料固定方法などが異なることがあります。数値上は比較できても、差が材料に由来するのか測定条件に由来するのか、切り分けが困難です。

2.異方性材料における測定方向のずれ

焼結体や配向制御された材料では、面方向と厚み方向で熱・電気特性が大きく異なることがあります。電気抵抗率やゼーベック係数をある方向で測り、熱拡散率を別方向で取得した場合、同一熱伝搬方向の特性としては扱えません。

3.試料加工・測定工程の増大

物性ごとに別装置で測定すると、試料加工、装置予約、条件設定、昇温待ち、データ処理がそれぞれ発生します。工程が積み重なるほど評価コストは膨らみ、開発サイクルの長期化を招きます。評価工程を集約できれば、工数だけでなく、開発・評価全体のコスト低減にもつながります。

同一環境・同一熱伝搬方向・単一試料で評価する意義

こうした課題を抑えるため重要なのが、同一環境・同一熱伝搬方向・単一試料で複数物性を評価することです。

• 同一環境で評価することで、雰囲気や温度履歴の違いを整理しやすくなる
• 同一熱伝搬方向で評価することで、異方性材料の特性を一貫して解釈しやすくなる
• 単一試料で評価することで、試料差の影響を抑えやすくなる

これは、測定作業の集約にとどまらず、材料や条件を比較する際の根拠そのものが明確になります。

熱電特性評価装置OZMA-1が支援する3物性評価

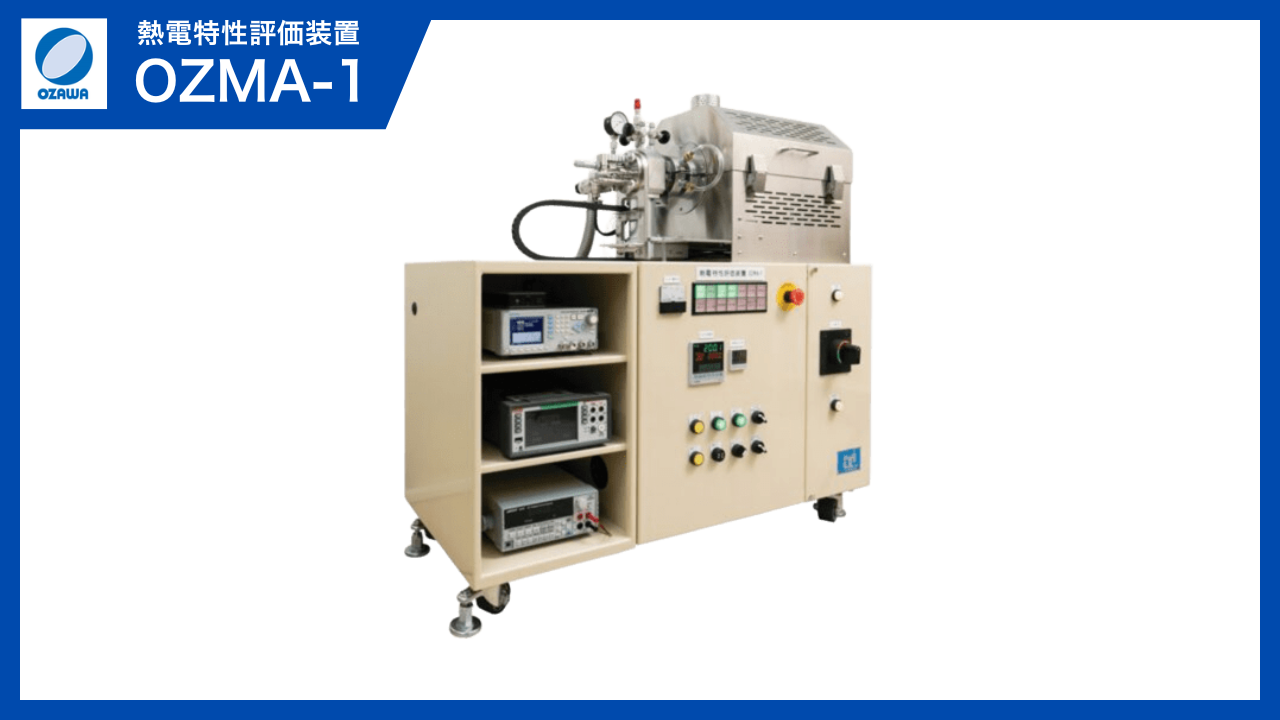

熱電特性評価装置OZMA-1は、熱電変換材料の性能評価に欠かせない熱電3物性「電気抵抗率」「ゼーベック係数」「熱拡散率」を、単一装置・単一試料で測定できる装置です。

OZMA-1は、経済産業省の戦略的基盤技術高度化支援事業の補助を受け名古屋大学、産業技術総合研究所、オザワ科学の産学官連携により開発されました。

各物性の測定方法は以下の通りです。

• 電気抵抗率：直流4探針法
• ゼーベック係数：定常法
• 熱拡散率：周期加熱法

これらを一つの測定系に統合し、試料条件や測定環境の違いに起因するばらつきを抑えながら、3物性を一度に取得できる構成としています。

なお、OZMA-1が直接測定するのは熱拡散率です。熱伝導率を求めるには、別途取得した比熱容量と密度の値を用いて算出する必要があります。

OZMA-1の測定対象と対応条件

OZMA-1では、熱電変換材料のうち、薄板状バルク体（直方体）試料を主な測定対象としています。測定可否の目安となる試料寸法は、以下の通りです。

• 長さ：13～25 mm
• 幅　：5 mm程度
• 厚さ：1 mm以下

温度範囲は室温付近～900℃に対応し、大気・真空・各種不活性ガス雰囲気で評価できます。

比較に使えるデータを取得するための確認ポイント

OZMA-1での評価を検討する際は「測定できるかどうか」だけでなく「比較に使えるデータとして取得できるか」まで考えておくことが重要です。特に、以下の5点を事前に押さえておくと、測定後の手戻りを防げます。

• 試料寸法が対応範囲（長さ13～25 mm、幅5 mm程度、厚さ1 mm以下）に収まるか
• 試料の平坦度・表面状態が、プローブ接触に支障のないレベルか
• 評価したい方向と、試料の配向方向・異方性の関係を把握しているか
• 測定温度域と雰囲気条件は決まっているか
• 熱伝導率まで求める場合、比熱容量・密度の取得方法は決まっているか

これらの条件を事前に整理しておくことで、測定後のデータ解釈に迷いがなくなり、再測定や追加確認の手間も減ります。

従来評価とOZMA-1を用いた評価の比較

前章で取り上げた3つの課題に沿って、従来の評価方法とOZMA-1を用いた評価を比較します。

よくあるご質問

最後に、熱電3物性の評価やOZMA-1での測定に関して、よくいただく質問をまとめました。

Q. 熱電3物性とは何ですか？
A. 本記事では、電気抵抗率・ゼーベック係数・熱拡散率を「熱電3物性」と呼んでいます。これらをどの試料・どの方向・どの条件で取得したかが、材料比較の信頼性を左右します。

Q. 熱拡散率と熱伝導率は何が違いますか？
A. 熱拡散率は、材料中で熱がどれだけ広がりやすいかを示す値です。熱伝導率は、材料中を熱がどれだけ伝わりやすいかを示す値で、熱拡散率×比熱容量×密度から算出します。

Q. 単一装置・単一試料で測定するメリットは何ですか？
A. 試料差や測定条件差の影響を抑えられるため、複数物性の相関を一貫したデータとして扱えます。材料比較、条件比較、異方性材料の評価で特に有効です。

Q. 異方性材料ではなぜ測定方向が重要ですか？
A. 異方性材料では方向によって熱・電気特性が異なります。物性ごとに測定方向がずれると、得られたデータを同一条件の特性として扱えなくなるためです。

Q. 測定可否を相談する際は何を伝えればよいですか？
A. 材質、試料形状・寸法、表面状態、希望温度範囲、雰囲気条件、評価したい方向などをお知らせください。内容を確認のうえ、測定可否と推奨条件をご案内します。

まとめ：信頼できる熱電3物性データのために必要なこと

熱電変換材料の評価では、電気抵抗率・ゼーベック係数・熱拡散率に関わる物性を、どの条件で取得したかが重要です。複数の装置や試料を使い分ける従来の方法では、測定環境・試料条件・測定方向がそろいにくく、得られたデータをそのまま比較してよいか判断に迷う場面が出てきます。

一方、同一環境・同一熱伝搬方向・単一試料での評価は、材料差と測定条件差の切り分けを可能にし、候補材料の絞り込みや焼結・配向条件の最適化に、より確かなデータ基盤を提供します。評価工程の集約は、工数と開発コストの両面で効果が見込めます。

データの整合性に課題を感じている方、評価フローの見直しを検討されている方は、まず自社試料がOZMA-1の測定対象に該当するかをご確認ください。
