【徹底解説】ポータブル圧力校正器の選び方と最新トレンド｜Druck DPI 620 Gが現場のDXを加速する

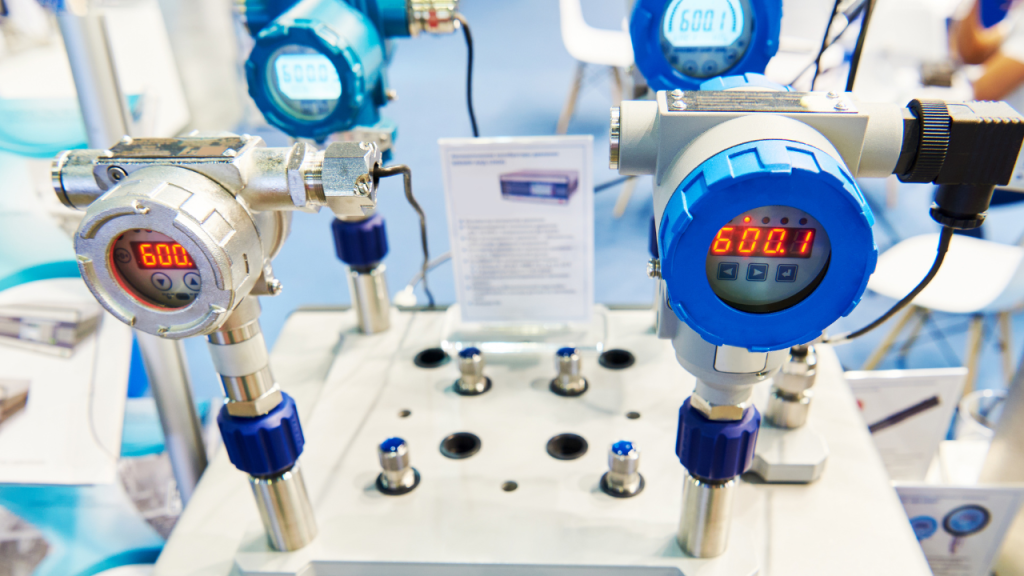

1. 圧力校正の物理的原理と産業界における必要性

1.1 圧力校正とは何か

圧力校正とは、測定計器が示す値とより高い精度を持つ標準器（基準器）の値を比較して、その誤差の程度を確認し、必要に応じて計器の調整を行う一連のプロセスを指します。どれほど精密に設計された圧力計であっても、長期間の使用や環境変化、内部部品の微小な物理的変形が蓄積することで、メーカーが公表する仕様値からの「ズレ」が必ず発生します。

このズレを放置することは、重要な実験結果の誤認や、不合格品の流出、さらには爆発や漏洩といった壊滅的な事故のリスクを高めることに直結します。

1.2 圧力校正器の種類

代表的な校正方式には重錘（ウェイト）によって既知の荷重を発生させる「重錘型圧力計」や、高精度なシリコンセンサを用いた「デジタル圧力校正器」があります。現代のポータブル校正器の多くは、内蔵または外付けの圧力センサモジュールを使用し、電気信号と圧力を同時に処理する能力を備えており、高精度かつ利便性の高いモデルも登場しています。

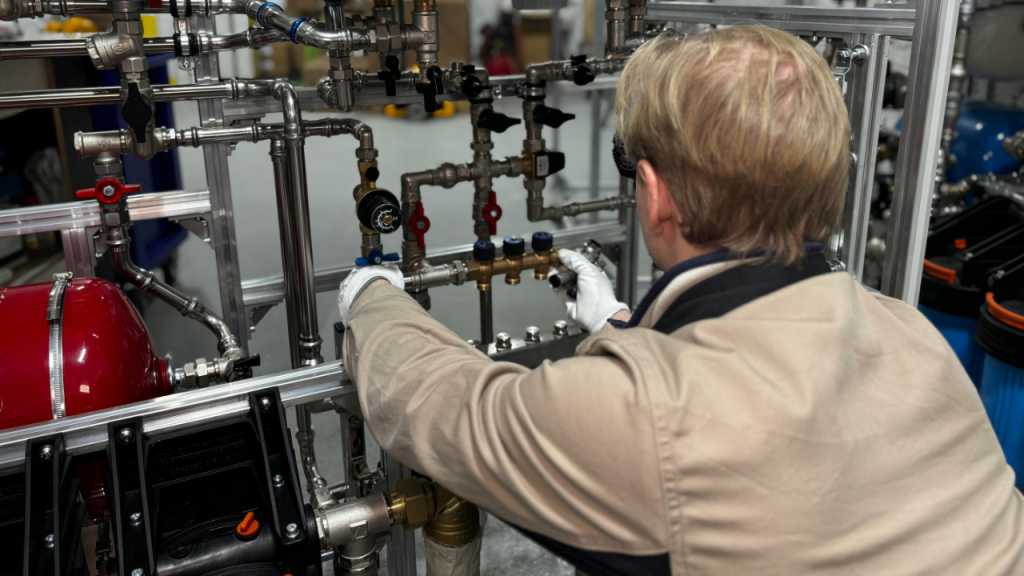

2.ポータブル圧力校正器が必要となるケースと導入・更新の判断基準 

2.1 新規導入が必要とされるケース 

工場や研究所において新たに圧力校正器が必要とされるのは、以下のような転換期です。

• 製造ラインの新設・改良: 新たな設備、装置に使用されている圧力計、校正管理対象が増えてきた。新たな医薬品の製造開始や、製造手順の変更に伴うバリデーションの実施。

• 高度な精度要求: 顧客や規制当局からの要求レベルが高まり、従来の計器では誤差率（%）を許容内に収められなくなった場合。

• 校正保守業務の内製化: 外部業者への校正委託費用を削減し、ダウンタイムを最小化するために自社で校正能力を持つ判断をした場合。

• 既設校正器の価格上昇による更新時の切替検討

2.2 運用・更新検討タイミング

校正器の更新を検討すべき具体的な劣化・陳腐化のシグナルは以下の通りです。

• 圧力ドリフト・リークの頻発: ゼロ点の不安定化や気密性の低下（特に高圧・微圧域）は、センサの経年変化や配管劣化の兆候であり、校正の成立を妨げます 。

• 通信プロトコルの非互換: 最新のスマートトランスミッタが持つDDライブラリに非対応の旧型機では、詳細なパラメータ設定や診断が困難です 。

• 電源性能の低下: バッテリの著しい劣化は、広大なプラントにおける長時間の保全作業に支障をきたします 。

• データ管理の非効率性: 手書き記録はミスの要因となり、監査対応も困難です。自動ロギングや管理ソフト（4Sight2等）との連携不可は、DX化の大きな障壁となります 。

• 最新鋭機による性能向上: 手動加圧の労力を劇的に削減するハイブリッド制御（PV 624）など、最新技術の導入は作業効率を抜本的に改善します 。



3. Crane社（旧日本ベーカーヒューズ） の市場戦略

Crane社のポータブル圧力校正器は、「校正業務の最適化」を強化しています。

「モジュール式」による運用コスト最適化

多くの日本企業が抱える「必要なレンジが多すぎて機材コストがかさむ」という課題に対し、本体1台と必要なセンサモジュールのみを追加していく「モジュール構造」を提唱。これにより、初期投資だけでなく、毎年の維持管理費用の劇的な削減を実現しています。

現場のDX化をリードするソフトウェア連携:

校正管理ソフトウェア「4Sight2」を軸に、現場での計測から報告書作成までをシームレスにデジタル化するソリューションを提供。これは、国内の「厳格な品質管理」と「労働生産性の向上」という二律背反する課題を同時に解決する一手として注目されています。

グローバルな認知度と信頼:

世界共通の「Druck」ブランドを使用することは、自社の品質管理水準を国際的に証明することと同義です。

「高額＝高機能」を覆すコストパフォーマンス:

高精度の基準器でありながら費用対効果の高い価格設定。

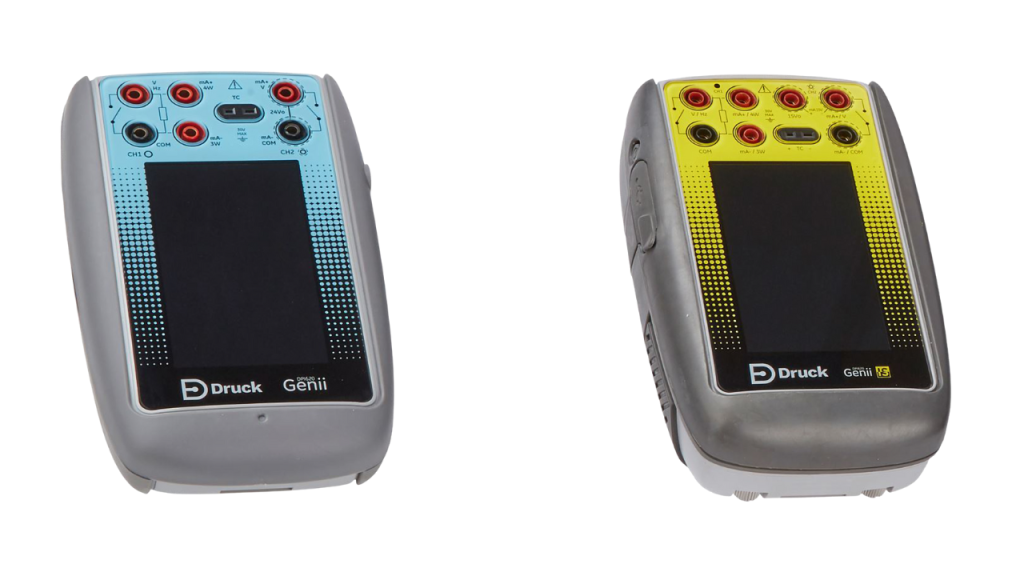

4. Druck DPI 620 G の特徴：次世代校正のスタンダード

DPI 620G 校正器本体（多機能校正器）：

• 直感的なユーザーインターフェース: スマートフォンと同様のタッチ操作性で、マニュアルを読み込まなくても直感的に操作できるUIを搭載しています。

• 多機能校正機能: 圧力だけでなく、電気信号、周波数、温度（熱電対・測温抵抗体）など多機能校正ツールとして最大6チャンネルの情報を同時に表示・処理することが可能です。

PM 620 / PM 620T /PM620LP 圧力モジュール（高精度センサ）：

• 広範なカバー率: ±0.25kPaの微圧から100MPaの超高圧まで、ゲージ圧・絶対圧と幅広いレンジ選定が可能。

• スクリューフィット構造: 特筆すべきは、ツールやシールテープを一切使用せず、手締めだけで最大100MPaまでの確実なシール性を確保できる点です。これにより、現場でのレンジ交換作業が劇的に短縮されます。

• デジタルインテリジェンス: 各モジュールは個別に校正データを持っており、本体に装着するだけで設定認識され、即座に計測を開始できます。

MC 620G モジュールキャリア（デュアル計測ユニット）：

• 校正器本体の上部に取り付けることで、2つの独立した圧力モジュールを同時に運用し圧力測定が可能。「低圧側」と「高圧側」のデュアルレンジ測定や、差圧計測を現場で即座に実行できるようになります。

PV 62xG 圧力発生ステーション（高機能ベース）：

• 空圧用（PV 621G: 2MPa / PV 622G: 10MPa）と液圧用（PV 623G: 100MPa）の3種類
• 加え、新製品　ハイブリッド圧力発生ステーション（PV624：2Mpa）が登場。 持ち運び可能なハンディポンプでありながら、底面がフラットで安定しており、スタンドアロンの圧力基準器としても使用できる使い勝手を実現したモデルです。

 高度な通信機能と「現場のデジタル化」の融合：

• オプション機能: HART/FF通信と電源供給を1台で完結。自動校正と4Sight2連携により、厳格な監査にもペーパーレスで対応します。

• 現場での実用性を極めた検漏設計

• IP55の堅牢性と長時間駆動を両立。モジュール化と最新通信技術で、過酷な現場の保全DXを推進します。

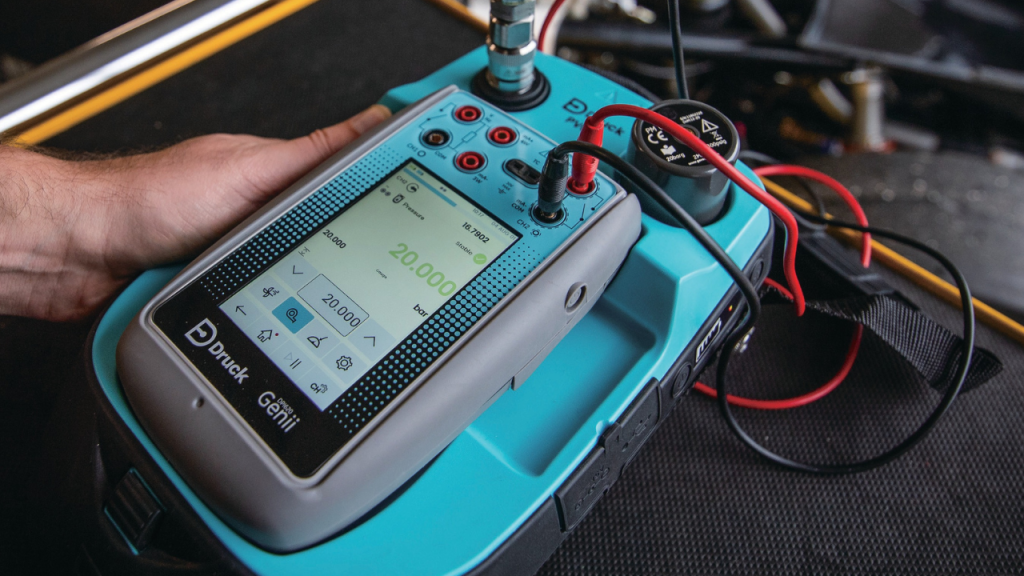

5. 新製品 PV 624 ハイブリッド圧力コントローラの技術的革新

従来のポータブル圧力校正における最大のボトルネックは、手動ポンプによる「加圧の労力」と、「微調整に要する時間」でした。特に、わずかな圧力変化が精度に直結する分野では、手動での制御に限界がありました。新開発の「PV 624」は、手動ポンプの迅速さと、電動コントローラの精密さを融合させた、世界初のハイブリッド・ベースステーションとして、これらの課題を根本から解決します。

5.1 ハイブリッド制御による精密な圧力生成

PV 624は、大まかな加圧を手動ポンプで行い、ターゲットとなる設定値に近づくと内蔵の小型電動コントローラが自動的に介入するアルゴリズムを採用しています。

• オーバーシュートの防止: 手動操作では避けられなかった「ターゲット圧力を超えてしまう（オーバーシュート）」現象を、電動制御が瞬時に補正します。

• 高速な安定化: 圧力が設定値に到達してから安定するまでの待ち時間を、従来の手動式と比較して約50%以上短縮。これにより、多点校正（例：0%, 25%, 50%, 75%, 100%の往復試験）などの総作業時間を劇的に効率化します。

5.2 微圧測定・校正における圧倒的な優位性

空調設備、クリーンルーム、あるいは微細なドラフト圧管理（数kPa単位）において、ポータブル機での正確な圧力制御は非常に困難でした。PV 624は、この「微圧域」で真価を発揮します。

• 超微細なステップ加圧: 手動の微調整バルブでは不可能な1Pa以下での圧力制御を電動で行うことができます。これにより、医療機器や精密電子部品工場で求められる極めて低い圧力レンジの校正も、現場で容易に実行可能です。

• 断熱変化による影響の最小化: 加圧時に発生する熱（断熱圧縮）による圧力変動を、コントローラがリアルタイムでフィードバック制御し、常に一定の圧力を維持します。

5.3 差圧測定への高度な対応

「差圧トランスミッタ」の校正は、現場保全において非常に重要な項目です。

差圧は流量や液位、フィルタの目詰まり等のプロセス監視に直結する重要指標です。高圧（静圧）下で微小な差を測るため、静圧によるセンサ歪みの影響を排除する安定した加圧能力と、2系統を同時測定して演算誤差を最小化する高精度なシステムが、バリデーションの信頼性を担保し、重大な判断ミスを防ぐために不可欠です。

この高度な要求に対し、DPI 620 Gは差圧専用モジュールPM620LP（±0.25、1.25、2.5kpa）を使用することで差圧校正可能になり、さらにPV 624の優れた安定性により実プロセス同様の静圧下でも誤差を排除したゼロ点校正が行え、確実なバリデーションを支援します。

5.4 内蔵大気圧センサによる疑似測定機能

高精度な大気圧センサを活用し、ゲージ圧モジュールでも高精度な擬似絶対圧計測が可能です。大気圧変動や標高の影響を自動補正するため、いかなる現場環境下でも常に安定した絶対圧基準での校正・バリデーションを実現します。

5.5 ハイブリッド技術による「作業時間の劇的短縮」

手動ポンプによる加圧は、目標値に近づくほど繊細な操作が求められ、熟練の技術と時間を要します。一方で、完全電動式のコントローラは、ポータブル性に欠けたり、高圧域への対応が困難な場合があります。

• 従来の課題: 手動ポンプでは「ターゲット圧力でピタッと止める」ことが難しく、オーバーシュート（圧力の行き過ぎ）によるやり直しが頻発していました。

• Druckの優位性（PV 624の導入）: 最新の「ハイブリッド圧力コントローラ PV 624」は、大まかな加圧を迅速な手動で行い、最終的な微調整を内蔵の電動コントローラが自動で実行します。これにより、誰でも、どのような圧力域でも、極めて短時間で安定した校正ポイントを作り出すことができます。

5.6 トータル・コスト・オブ・オーナーシップ（TCO）の最小化

計測器の導入には、購入費用だけでなく、毎年の「外部校正費用」や「修理費用」といった維持費が発生します。

• 運用の最適化: 一体型の校正器を複数台所有している場合、その台数分の校正費用がかかります。DPI 620 Gシステムであれば、基本的に圧力校正が必要なのは「センサモジュール」のみであり、本体やポンプベースを校正に出す必要はありません。

• ダウンタイムの防止: 万が一、特定のセンサが故障しても、そのモジュールを予備と交換するだけで作業を継続できます。本体ごと修理に出して現場の作業が数週間止まってしまう、といったリスクを最小限に抑えられます。





6. 産業別ユースケースと導入後の活用イメージ

6.1 石油・ガス・化学プラント：定期点検の効率化

大規模プラントのシャットダウン・メンテナンスでは、限られた時間内に数千台の計器を点検しなければなりません。

• 課題: 手動ポンプでの疲労、記入ミス、取り外せない計器の存在。

• 解決策: DPI 620 GとPV 624を使用。ハイブリッド制御により、1台あたりの点検時間を20分から10分へ半減させます。

6.2 医薬品・バイオ：厳しいバリデーションへの対応

GMPに基づき、微細な圧力管理が求められる環境です。

• 課題: 改ざん不可能な記録の作成、微圧域での高い再現性。

• 解決策: データロギング機能でデジタル署名付きの校正記録を作成。4Sight2ソフトウェアを通じて、監査時に即座にトレーサビリティを証明できる体制を構築します。

6.3 機器製造・R&D：精密なリークテスト

バルブや空圧コンポーネントの製造・開発現場です。

• 課題: 製品の微細な圧力漏れの定量的評価。

• 解決策: DPI 620 Gの「リークテスト」ユーティリティを活用。TERPSモジュールを使用することで、極微小なリークも可視化できます。



7. まとめ

計測管理のDX化は、もはや選択肢ではなく、産業界の競争力を左右する必須条件です。弊社では、お客様の現場に最適な機種構成のご提案や、新規導入から既設器切替など、ご相談の際はご連絡ください。

Crane社（旧日本ベーカーヒューズ）新型デモ機（DPI620G+PV624：ハイブリッド型ポータブル圧力校正器） による実演紹介も承っております。最新の校正技術がもたらす「作業時間の劇的な削減」を、ぜひ貴社の現場でご体感ください。



10. オザワ科学では、新型ハイブリッド型ポータブル圧力校正器　DPI620G+PV624 のデモンストレーションを行っています

オザワ科学では、貴社の現場に実機を持ち込み、新型ハイブリッド圧力校正器「DPI 620 G + PV 624」のデモンストレーションを実施しております。

この記事で解説してきた「手動の迅速さ」と「電動の精密制御」が融合した革新的な操作感や、作業時間を劇的に短縮する圧倒的な安定性を、実際のお客様の環境でご体感いただけます。

カタログスペックだけでは伝わらない商品の魅力を、ぜひ実感していただければ幸いです。

ご希望の日程や詳細については、お気軽にお問い合わせください。
