鋳物砂熱膨張計
鋳物砂熱膨張計
EOS-3
製品名
鋳物砂熱膨張計型番
EOS-3
鋳造品には、寸法精度の向上・薄肉軽量化等が要求されており、その寸法精度には、鋳型の熱膨張量が大きく影響を及ぼします。
本装置は鋳型の熱膨張率を測定する装置です。
熱膨張には急熱膨張を用い、試験片を予め加熱した電気炉中に差し込み、その際に発生する熱膨張を測定します。
改良を重ね、長年の技術の蓄積とノウハウを活かし、熱膨張測定の高い精度と再現性をめざして開発したのが
「鋳物砂膨張計 EOS-3」です。操作も簡単で熱膨張測定のご要望にお応えします。
本装置は鋳型の熱膨張率を測定する装置です。
熱膨張には急熱膨張を用い、試験片を予め加熱した電気炉中に差し込み、その際に発生する熱膨張を測定します。
改良を重ね、長年の技術の蓄積とノウハウを活かし、熱膨張測定の高い精度と再現性をめざして開発したのが
「鋳物砂膨張計 EOS-3」です。操作も簡単で熱膨張測定のご要望にお応えします。
特長
- 専用の石英試料ホルダーの採用により、試験片のセッティングが容易に短時間で可能、優れた再現性を実現します。
- 常用温度1000℃の急熱、徐熱いずれにも可能です。デジタルプログラム温度調節計によるオートチューニングPID定値制御の他、複数のプログラムパターンで測定可能です。
- 室温から1000℃まで12分の高速昇温が可能です。
- 電気炉材にセラミックボードを採用し、省電力と高速昇温が可能です。
- 計測時の振動を全てシャットアウトし、安定した計測を実現します。
- 試験片の寸法は、φ29mm、長さ50mmとし、長手方向（測定方向）の端面が平行且つ平坦な型とします。
※鋳物砂試験片焼成機をオプションでご用意しています。 - 測定結果（膨張データ及び測定温度）のメモリハイコーダ（オプション）への記録・印刷が可能です。
※メモリハイコーダにUSBメモリを接続して、測定結果の保存が可能です。

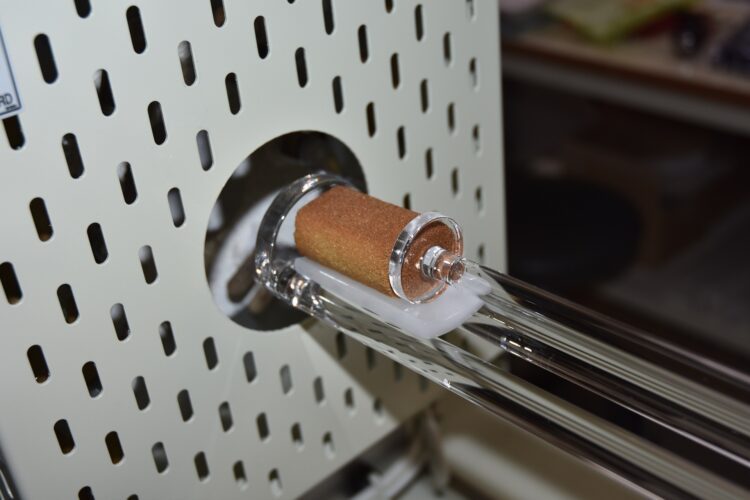

▲専用の石英試料ホルダー
仕様
| 管状電気炉 | 炉体電力 | AC90V～180V、60A～30A、5.4kW |
|---|---|---|
| 炉内寸法 | φ60✕150mm | |
| 使用温度 | 常用1,000℃（炉の性能として最高1400℃まで昇温可能） | |
| 使用発熱体 | エレマ発熱体Ｅ型（Sic）φ12×150×150mm 6本 | |
| 熱電対 | Jis－R熱電対 φ10×190mm | |
| 外形寸法 | 550(W)✕390(D)✕470(H) mm（突起物を除く） | |
| 重量 | 約50kg | |
| 制御盤 | 制御方式 | デジタルプログラム温度調節計によるSCR＋マッチング変圧器 |
| 電力 | AC200V 単相5.4kW | |
| 温度調節計 | 制御出力：電流出力形4～20mA 伝送出力：0～1V | |
| サイリスタ | AC200V、30A 電力フィードバック、速断ヒューズ付、CT内蔵 | |
| 安全回路 | 漏電保護／過熱防止／SCR保護 | |
| 外形寸法 | 1000(W)✕530(D)✕730(H) mm（突起物を除く） | |
| 重量 | 約100kg | |
| その他 | アジャストボルト付キャスター | |
| 計測部 | リニアゲージセンサー | 測定範囲：13mm、分解能：10μm |
| デジタル表示器 | 表示範囲：0.00～±1999.99mm | |
| アナログ出力 | 0～±10V | |
| 必要設備 | 電源 | 単相AC200V 30A 50/60Hz（1系統） |
| 標準付属品 | 石英本体 | 1本 |
| 変位伝達棒 | 1本 | |
| 試料皿 | 5枚 | |
| アナログ出力ケーブル | 1組 | |
| 制御信号ケーブル | 1組 | |
| 取扱説明書 | 1部 | |
| オプション | 鋳物砂試験片焼成機（ETPCM） | 鋳物砂膨張計（EOS-3）で使用する鋳物砂試験片を作製する装置 |
| メモリハイコーダ | 測定結果（膨張データ、測定温度）の保存・記録（CSV形式出力） |
